Il linguaggio Ladder è uno dei pilastri della programmazione dei PLC e rappresenta il punto di partenza ideale per chi vuole comprendere davvero il funzionamento dei sistemi di automazione industriale. Ispirato agli schemi elettrici tradizionali, consente di tradurre logiche complesse in una forma visiva intuitiva e immediata. In questo articolo esploreremo come funziona, a cosa serve e perché rimane, ancora oggi, uno degli strumenti più utilizzati per la programmazione dei PLC.
Introduzione al linguaggio Ladder
Il linguaggio Ladder rappresenta uno dei pilastri della programmazione PLC e dell’automazione industriale. La sua peculiarità principale è l’essere un linguaggio grafico, progettato per riprodurre visivamente le logiche elettriche dei circuiti a relè tradizionali. Questa caratteristica lo rende immediatamente comprensibile anche a chi muove i primi passi nel mondo dei PLC, poiché trasforma concetti astratti di logica digitale in simboli e linee facilmente leggibili.
Nato negli anni Settanta per facilitare la transizione dai circuiti elettromeccanici ai controllori programmabili, il linguaggio Ladder ha mantenuto negli anni la sua diffusione proprio grazie alla semplicità e all’efficacia. Ogni linea disegnata nel software, chiamata “rung”, rappresenta una logica di controllo che si sviluppa da sinistra a destra e simula il flusso di corrente elettrica. Contatti aperti o chiusi, bobine, temporizzatori e contatori sono gli elementi fondamentali che permettono di costruire logiche complesse partendo da concetti intuitivi associabili ai circuiti elettromeccanici.
Vantaggi del linguaggio Ladder nella programmazione PLC
Il linguaggio Ladder offre numerosi vantaggi sia per chi si avvicina per la prima volta alla programmazione PLC sia per i tecnici esperti che gestiscono impianti industriali complessi. La sua principale forza risiede nella capacità di rendere visibile e intuitiva la logica di controllo, trasformando operazioni astratte in diagrammi comprensibili e leggibili.
- Uno dei benefici più evidenti è l’intuitività: grazie alla somiglianza con i tradizionali schemi elettrici, anche chi ha una formazione di base in elettrotecnica può comprendere rapidamente il funzionamento dei programmi. Questo facilita l’apprendimento, accelera lo sviluppo dei progetti e riduce gli errori legati alla comprensione della logica.
- Il Ladder semplifica anche la diagnosi dei guasti e la manutenzione. Poiché ogni condizione logica è rappresentata graficamente, individuare un errore o modificare un comportamento del sistema è più immediato rispetto ad altri linguaggi testuali. Ciò significa minori tempi di fermo impianto e interventi più rapidi, aumentando l’efficienza complessiva delle macchine e dei processi industriali.
- Un altro vantaggio fondamentale è la compatibilità con la maggior parte dei PLC industriali. Ladder è uno standard IEC ampiamente supportato, il che consente ai programmatori di trasferire competenze da un impianto all’altro senza dover imparare linguaggi complessi diversi, mantenendo coerenza tra sistemi differenti.
- Infine, il Ladder permette una modifica rapida e flessibile dei programmi. Grazie alla sua natura grafica, è possibile aggiornare logiche, aggiungere funzionalità e debuggare il codice eliminando eventuali errori in tempi molto brevi.
Scegliere di usare un PLC e programmarlo in Ladder può portare un tecnico manutentore a realizzare modifiche dei cicli senza interventi complessi sul cablaggio fisico dell’impianto. Questo si traduce in maggiore agilità produttiva e capacità di adattamento rapido a nuove esigenze operative
Il linguaggio Ladder non è solo uno strumento di programmazione, ma un vero e proprio alleato nella gestione, manutenzione e ottimizzazione dei processi industriali, rendendo il lavoro dei tecnici più efficace e sicuro.
Ladder PLC: esempi di programmazione
Per comprendere appieno il linguaggio Ladder PLC, è utile osservare alcuni esempi pratici di programmazione. Il Ladder permette di trasformare logiche operative reali in programmi visivi che un PLC può eseguire, semplificando la gestione di impianti industriali e automatismi complessi.
Un esempio classico riguarda l’accensione di una lampada tramite un pulsante.

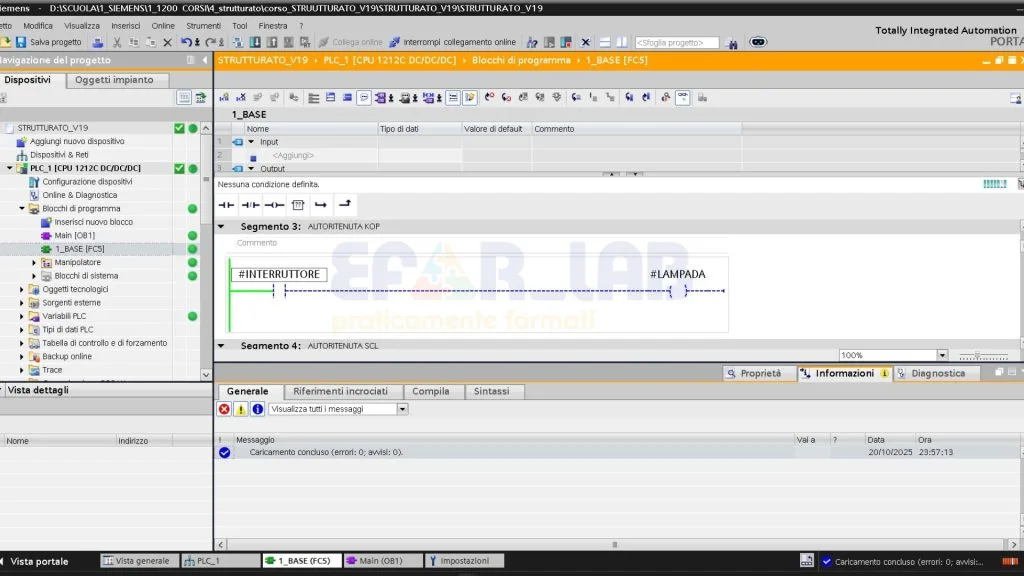

In questo caso, un contatto rappresenta il pulsante di comando, mentre una bobina corrisponde alla lampada. Quando il pulsante viene premuto, il contatto si chiude e la bobina si attiva, accendendo la lampada.
Questo principio base può essere esteso a qualsiasi attuatore, come motori, pompe o ventilatori, consentendo di costruire logiche sempre più complesse con la stessa semplicità grafica.
Altri esempi utili includono logiche di interblocco e autoritenuta.

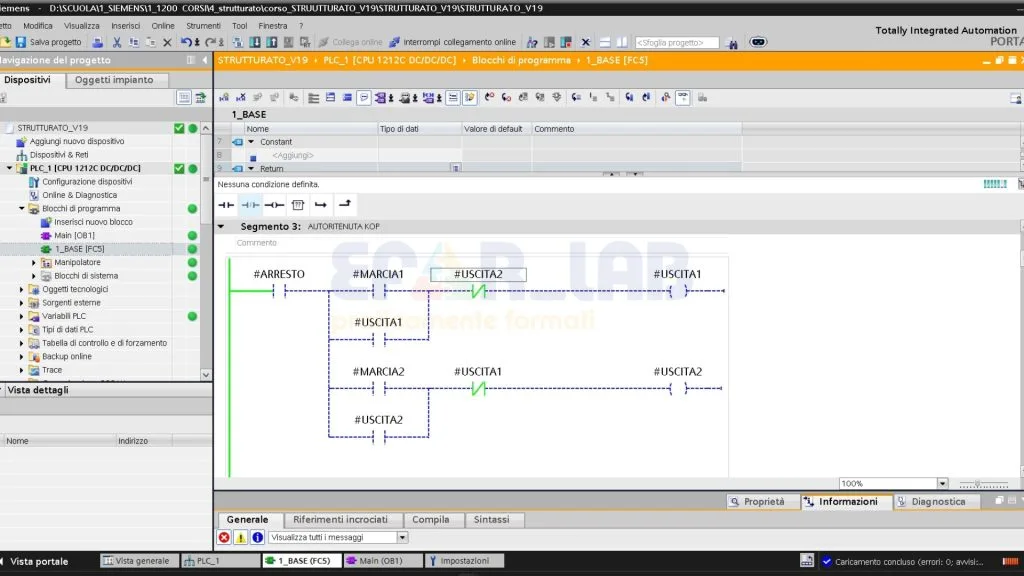

Nei sistemi industriali, è fondamentale evitare che due azioni incompatibili avvengano contemporaneamente, come il comando di due teleruttori collegati a un motore in una inversione di marcia. Grazie al Ladder, è possibile creare contatti NC inseriti in logica di interblocco che impediscono l’attuazione contemporanea dei due teleruttori, evitando quindi errori operativi e danni agli impianti.

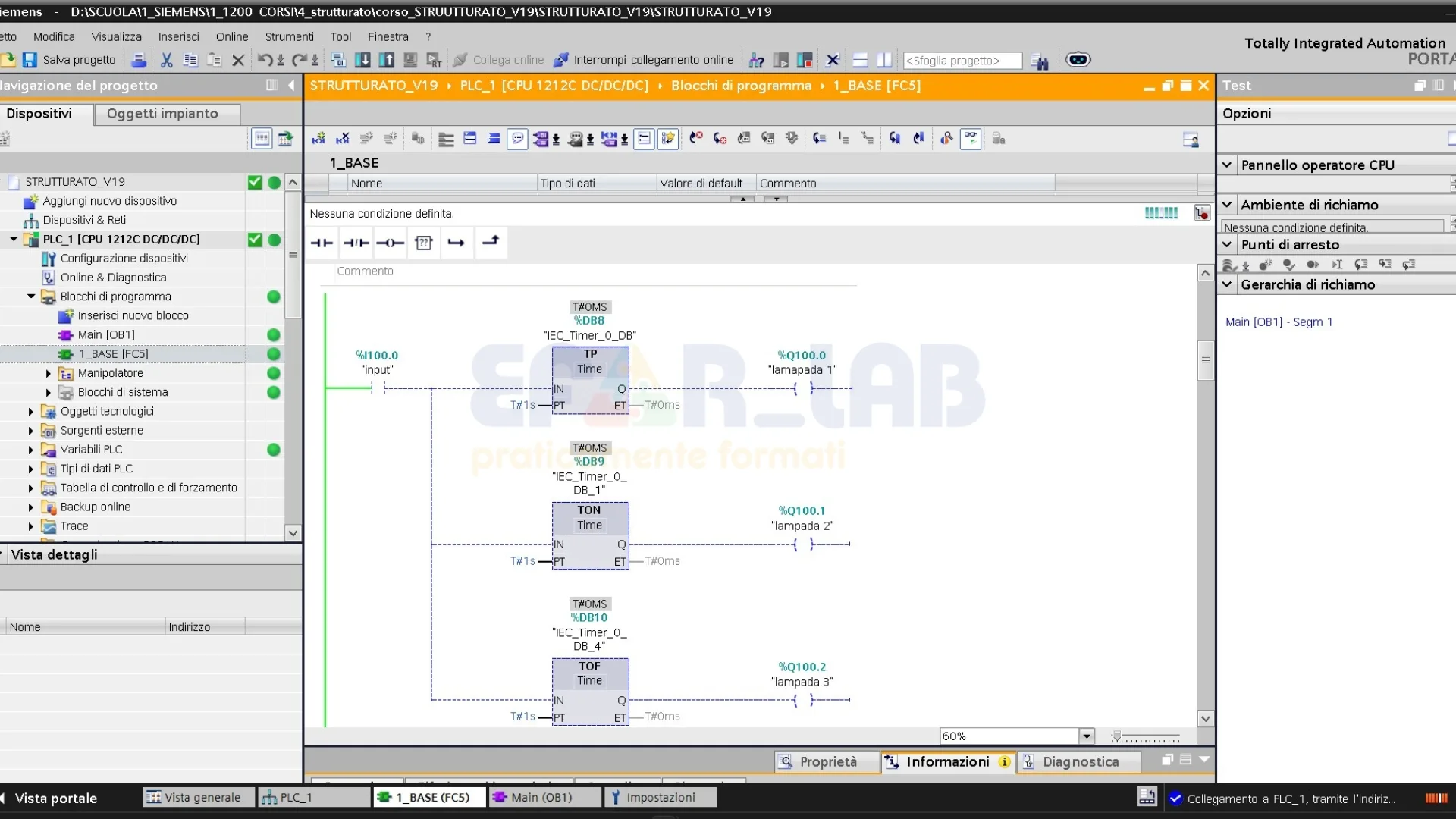

Con il Ladder si possono usare molte funzioni come i temporizzatori:
- impulsivo (TP)
- in ritardo all’eccitazione (TON)
- in ritardo alla diseccitazione (TOF)

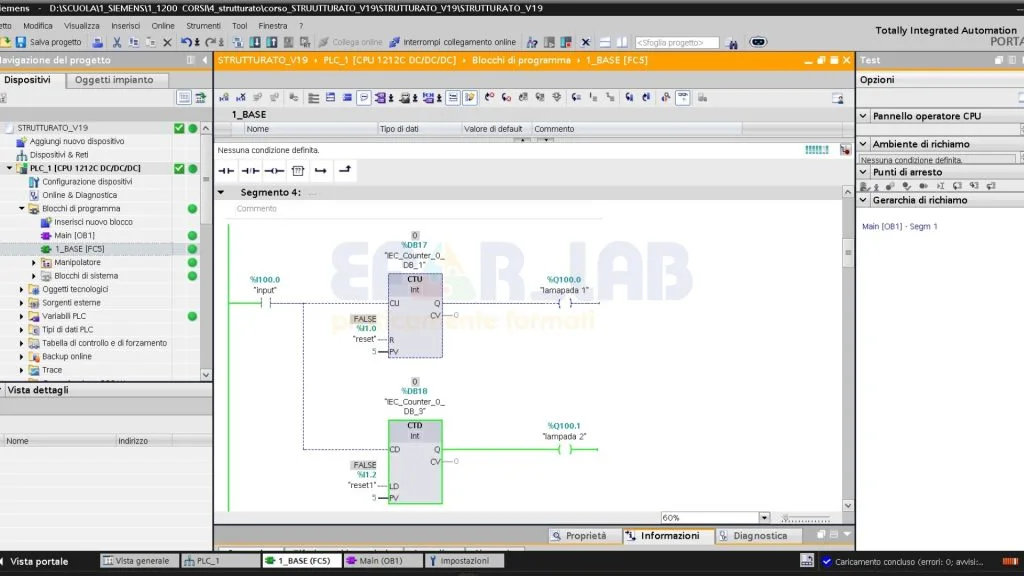

Oppure si possono usare i contatori:
- contatore a incremento (CTU)
- contatore a decremento (CTD)
Utilizzando i timer è possibile creare sequenze automatiche, ad esempio: accendere un motore per un determinato arco di tempo o contare i pezzi prodotti da una macchina prima di attivare un allarme o un intervento di manutenzione.
Questi esempi dimostrano come la programmazione Ladder sia flessibile e adattabile a diverse esigenze industriali, garantendo sicurezza, efficienza e facilità di manutenzione.
Il linguaggio Ladder come ponte tra teoria e automazione
Dipende quindi dagli obiettivi dell’operatore-programmatore: attraverso la programmazione Ladder è possibile realizzare sia circuiti semplici sia algoritmi complessi, fino ad arrivare alla gestione di strutture dati e dei relativi array di strutture.
La programmazione PLC, grazie al linguaggio Ladder, diventa una perfetta interfaccia con il mondo dell’automazione industriale, espressa attraverso la logica binaria.
Tramite la lettura di un contatto NO (normalmente aperto) o NC (normalmente chiuso) è possibile osservare in tempo reale lo stato di un bit appartenente a un registro interno del PLC, che può far parte di un byte, di una word o di una doppia word.
Per un informatico, ciò rappresenta la possibilità di visualizzare in tempo reale la logica di un programma basato su stati di bit o word. Significa comprendere concretamente il funzionamento di tecniche come il batch processing, analizzando il comportamento dei singoli bit, oppure costruire regole di scambio dati tra sistemi diversi, osservandone direttamente le reazioni e potendo modificare immediatamente il codice per verificarne gli effetti.
Come imparare il linguaggio Ladder
Apprendere il linguaggio Ladder richiede un equilibrio tra teoria e pratica. La comprensione dei concetti fondamentali, come contatti, bobine, temporizzatori e contatori, è il primo passo, ma la reale padronanza si ottiene solo sperimentando con programmi concreti su PLC reali o simulatori software.
L’approccio “learning by doing” permette di collegare immediatamente ciò che si legge nel diagramma Ladder con le azioni effettive degli attuatori e dei sensori in un impianto industriale.
Un percorso efficace per imparare il Ladder inizia dallo studio dei concetti base della logica cablata e dei circuiti elettromeccanici, così da capire come la logica digitale simula il comportamento dei circuiti fisici. Successivamente, si procede con la scrittura di piccoli programmi di controllo, come accendere una lampada tramite un pulsante o gestire un motore con temporizzatore, per consolidare la comprensione del codice e delle interazioni tra ingressi e uscite.
Gli esempi pratici diventano strumenti fondamentali per sviluppare il ragionamento logico e la capacità di risolvere problemi reali.
Esercitarsi su scenari realistici, come sequenze di produzione, interblocco tra macchine o conteggio di pezzi, aiuta a comprendere l’importanza dei ladder PLC esempi applicativi e a trasferire rapidamente le competenze in contesti industriali reali.
Formazione è la parola d'ordine
Per chi desidera approfondire in modo completo il linguaggio Ladder frequentare corsi specializzati o laboratori pratici permette di acquisire non solo competenze teoriche ma anche esperienza concreta con hardware, software, simulatori, prototipi scolastici.
L’apprendimento guidato da istruttori esperti accelera il processo, fornisce indicazioni su best practice e prepara lo studente ad affrontare con sicurezza le sfide quotidiane della programmazione PLC in ambito industriale.
In breve
Cos'è il linguaggio Ladder?
Il linguaggio Ladder è un linguaggio grafico per PLC che rappresenta visivamente la logica di controllo, simile ai vecchi schemi elettrici a relè.
Perché il Ladder è così diffuso nella programmazione PLC?
È intuitivo, facile da leggere, consente una diagnosi rapida dei guasti e supporta modifiche flessibili ai programmi industriali.
Quali sono gli elementi principali di un diagramma Ladder?
I componenti fondamentali includono contatti, bobine, temporizzatori e contatori, combinati tra loro per costruire logiche operative complesse.
Come posso imparare il linguaggio Ladder?
La formazione efficace combina teoria, esercizi pratici su PLC o simulatori e corsi specializzati che permettono di applicare subito le conoscenze.
Il Ladder è adatto anche a chi non ha esperienza elettrica?
Sì, il Ladder traduce la logica elettrica in simboli visivi intuitivi, rendendo più semplice la comprensione anche per chi parte da zero.
